SF6气体抽真空充气装置开机后应注意观察SF6压缩机的排气压力表(M2)，M2的压力指示值应小于2.0MPa，压缩机出口端接点压力控制器，若指示值达到限定值2.0MPa，压力控制器能自动切断压缩机的运行，待压力下降并稳定后，重新启动压缩机。所以当排气压力上升过快时，可适当调节压缩机进气口V2阀门开启的大小来控制。(5)回收过程中应通过视镜玻璃注意观察贮存容器内液面情况，液位不可超过视镜2/3处。(6)回收达到回收终压力或预定值时，回收工作结束。(7)关冷冻压缩机，关V3、SF6压缩机、V2、V7。3、充放指将贮存于装置贮存容器内的SF6充至电器设备直至达到所需的工作压力。(1)管路连接后首先应确定是否需对电器设备及管路抽真空，判断和操作方法见本节1抽真空有关内容。(2)当贮存容器压力较高时，开V4，直接向电器设备充气，可观察M6压力表值。(3)当贮存容器压力降低后，无法直接向电器设备充气，在V7处外接气源通过V7、V6直接向电器设备充气；或外接气源压力较低时也利用压缩机将外接气源的SF6充至电器设备内，这时关V6，开V7、V2、V3、SF6压缩机、V4，直至达到所需的工作压力。(4)停机应将系统内的SF6用压缩机收至贮存容器内，直至吸气口压力(M1)为零表压，关SF6压缩机及有关阀门。4、灌瓶灌瓶是指直接将电器设备内的SF6回收充入钢瓶。(1)管路连接后，首先应确定是否需抽真空，回收管路和钢瓶连接管路可一起抽。(2)提前开冷冻压缩机。(3)开V7、V2、SF6压缩机、V3、V4、钢瓶阀门,进行罐瓶。(4)灌瓶过程中，注意SF6压缩机排气压力，若接近1.9MPa，应进行切换操作，以放出钢瓶上部高压气体，使其进入低压的容器内。

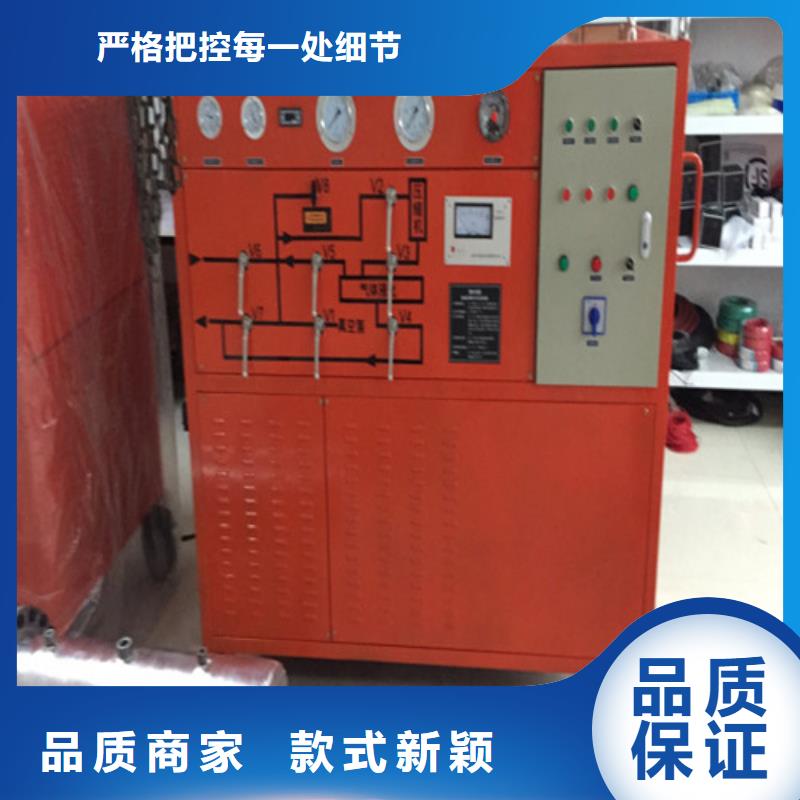

SF6气体抽真空充气装置 另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温度计，利用温包感应SF6液体温度。系统中真空泵的进口处装有电磁真空带充气阀，并与真空泵接在同一个电源上，当泵停止工作时，阀能自动将真空系统封闭，并将大气通过泵的进口充入泵腔，从而避免泵油逆流污染真空系统。系统中的冷冻系统由高低压压力控制器整定冷冻压缩机的进出口压力。一旦超出限值范围将自行切断冷冻压缩机的工作，低压断开时待压力回升或高压断开时，待压力回落后，再重新启动压缩机。总体结构，该装置采用手推移动式，可适应室内外正常环境条件下使用。本装置系统比较复杂，由真空泵、SF6压缩机、冷冻系统、贮存容器、管路、各种阀门、仪表及其他附件组成。电控箱、操作阀门和监视仪表全部集中于一侧面板且有流程指示，因而使用时方便明了。四、开机前的工作1、注意要点开机前请注意如下几点：管路连接要保证连接处的密封性。由于本装置出厂时已抽真空，但建议首次开机时先对本装置抽真空，方法见第五节有关内容。在首次开机使用后，一般应在贮存容器和管路内留少量SF6气体，否则开机时建议重新抽真空。2、管路连接用户在使用前，首先应将随机发送的橡胶软管根据功能的需要连接好，为尽可能减小管路损失，管路应尽量短。
