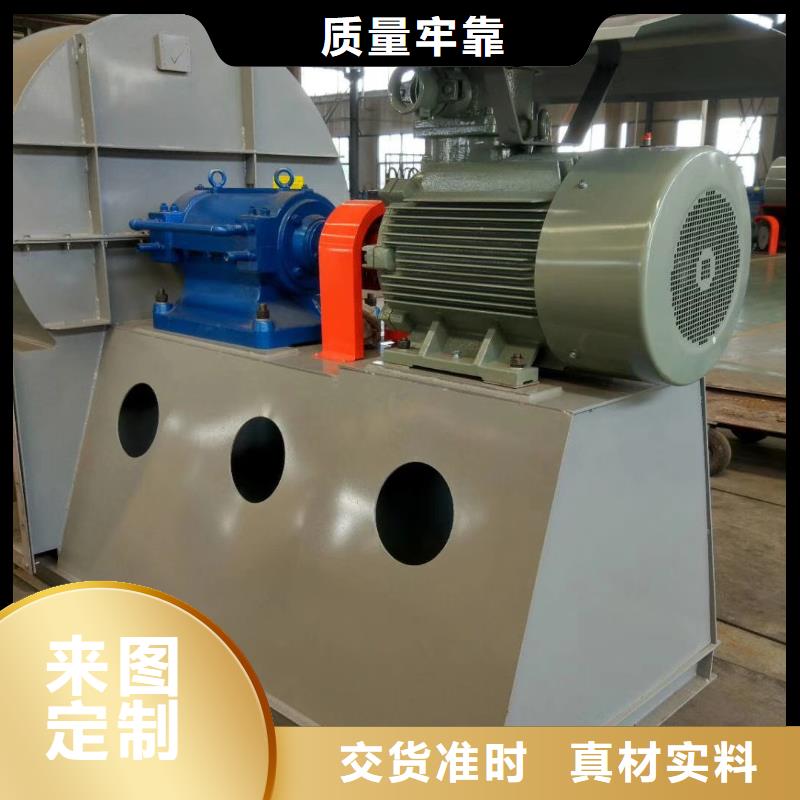

华尔网离心风机 Y5-48型锅炉离心引风机是为燃用各种燃质并配有消烟除尘装置的1t/h~20t/h工业锅炉配套设计的，凡进气条件相当，性能相近者均可选用，但 温度不得超250℃，在引风机前必须加装效率不得低于85％的除尘装置，以降低进入风机的烟气含尘量，提高风机寿命。 型 式 1. 引风机制成单吸入，机号有№4、5、6.3、8、10、12.5六种。 2. 引风机可制成左旋或右旋两种。从电机一端正视，如叶轮顺时针旋转则称右旋风机，以“右”表示，反之，称左旋风机，以“左”表示。 3. 风机的出口位置以机壳的出风口角度表示，“左”、“右”均可制成0°、45°、 90°、135°、180°、225°六种角度。 结 构 目前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器阻力不一，所需引风机的风量、风压差异较大。为了适应上述情况，考虑到风机的经济性，均采用三角皮带（C式）传动，这样不仅能以一个机号采用不同转速来满足同一吨位锅炉配置各类除尘器的要求，减少了风机系列和机号，而且也便于使用单位根据实际情况，选择不同转速，以获得所需风量和风压。 本风机由叶轮、机壳、进风口、调节门、传动组等部分组成： 叶 轮 — 有后倾平板叶片12片，材料为16Mn，焊接于弧锥形轮盖与平板形 中间，经静、动平衡校正，运转平稳，强度高。 机 壳 — 用钢板焊接成蜗壳形整体。№8以上“左”、“右”转通用。在蜗板上 还开有清灰门，便于堆积在叶片上和机壳内的积灰，保证叶轮的平衡性和气动性能。 进风口 — 做成收敛式流线型整体结构，用螺栓固定于机壳入口一侧。 调节门 — 调节门为花瓣形，№4~6.3为9片，№8以上为11片，轴向安装于进风口前，由于采用了外部传动结构，传动灵活方便。调节范围由0°（全开）到90°（全闭）。调节门的搬把位置从进风口方向看在右侧。对“右”旋风机，搬把从下往上是由全闭到全开方向；对“左”旋风机，搬把从上往下是由全闭到全开方向。为使调节门各部正常工作，必须很好的润滑。润滑脂采用二硫化钼高温（260℃）润滑脂，风机在高温运转时仍能保证润滑作用。 传动组 — 由主轴、轴承箱、皮带轮等组成。主轴由优质钢制成，采用滚动轴承，水冷整体轴承箱，因此，必须加装输水管，耗水量随环境温度不同而异，一般按0.5~1m3/h考虑。轴承箱装有温度计和油位指示器，润滑油采用30＃机油，加油量按油位标志实施。 性 能 与 选 择 本样本只给№10样机的无因次性能表及曲线，由给出的无因次性能表或曲线计算№10以上的风机有因次性能。 由无因次参数计算有因次参数的公式为： （m3/h） （kW） （kW） 式中： （kW） 山东临风科技 孙成利
